磁環形狀有很多種，有圓柱形、圓形、方型，它的顏色一般有黑色、棕色、綠色、黃色、白色等，不同的磁環有著不同的阻抗等特性，也應用于不同的場合，對于磁環，一般有以下幾種安裝方式： 1、直接穿過線材繞圈固定 直接穿過磁環并繞制幾圈，這是比較簡單的一種方法，一般會增加熱塑套管來固定，磁環繞兩到三圈;
磁環形狀有很多種，有圓柱形、圓形、方型，它的顏色一般有黑色、棕色、綠色、黃色、白色等，不同的磁環有著不同的阻抗等特性，也應用于不同的場合，對于磁環，一般有以下幾種安裝方式：
1、直接穿過線材繞圈固定
直接穿過磁環并繞制幾圈，這是比較簡單的一種方法，一般會增加熱塑套管來固定，磁環繞兩到三圈;
2、磁環套在線材上再進行注塑處理
如果磁環是進行注塑處理的話，這貨在那個磁環一般是圓柱型磁環或者各種環形、方型磁環等，這種磁環通常是直接穿在線材上，通過注塑處理，這種安裝方式能夠更好的固定磁環位置，同時還能把磁環更好的保護起來，這樣磁環不容易碰碎。我們的筆記本電腦電源線就是采用這種繞制固定方式。因此，這種安裝方式經常見于各種電源線、排線、數據線等。

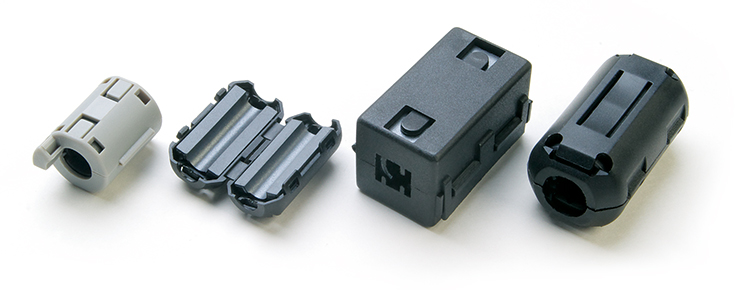

3、夾扣式扣緊
采用夾扣式磁環是最為簡單方便的，安裝方法比較靈活，特別是在EMC整改方面，只要磁環內徑足夠大，在磁環內外繞制幾圈，然后扣上夾扣即可，而且可以靈活的多次使用，注意要扣緊，要不然會漏磁導致效果不好，即使是這樣，相對于普通的磁環，它的損耗還是蠻大的。
