為什么要設置抗干擾磁環呢？
- 點擊次數： 4896
- 發布時間： 2019年01月11日

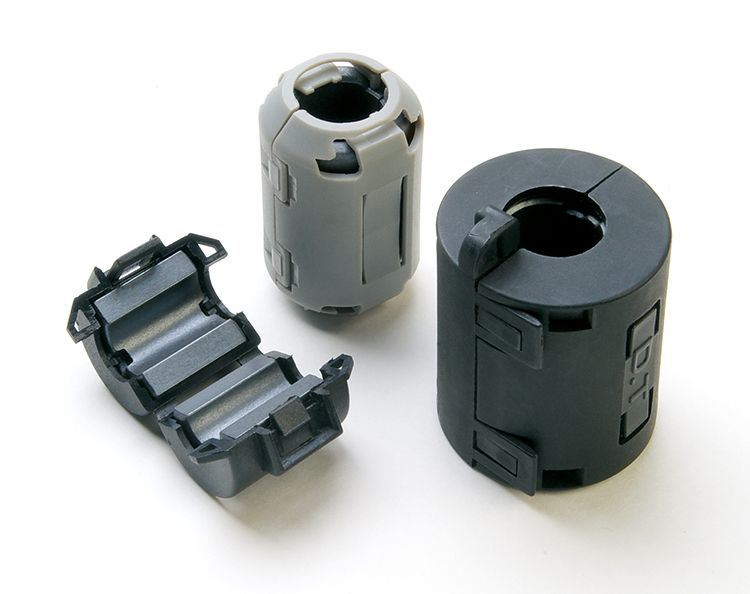

電腦機箱內的主板、CPU、電源、及IDE數據線都工作于很高的頻率狀態下，所以導致機箱里存在著大量的空間雜散電磁干擾信號，而信號強度也是機箱外的數倍至數十倍!吸收磁環，又稱鐵氧體磁環，常用于可拆卸的分離式磁環
電腦機箱內的主板、CPU、電源、及IDE數據線都工作于很高的頻率狀態下，所以導致機箱里存在著大量的空間雜散電磁干擾信號，而信號強度也是機箱外的數倍至數十倍!吸收磁環，又稱鐵氧體磁環，常用于可拆卸的分離式磁環，它是電子電路中常用的抗干擾元件，對于高頻噪聲有很好的抑制作用，一般使用鐵氧體材料(Mn-Zn)制成。
磁環在不同的頻率下有不同的阻抗特性，一般在低頻時阻抗很小，當信號頻率升高磁環表現的阻抗急劇升高。使正常有用的信號很好的通過，又能很好的抑制高頻干擾信號的通過，而且成本低廉。 鐵氧體是一種立方晶格結構的亞鐵磁性材料。鐵氧體材料為鐵鎂合金或鐵鎳合金，它的制造工藝和機械性能與陶瓷相似，顏色為灰黑色。電磁干擾濾波器中經常使用的一類磁芯就是鐵氧體材料，許多廠商都提供專門用于電磁干擾抑制的鐵氧體材料。
這種材料的特點是高頻損耗非常大，具有很高的導磁率，他可以是電感的線圈繞組之間在高頻高阻的情況下產生的電容最小。對于抑制電磁干擾用的鐵氧體，最重要的性能參數為磁導率μ和飽和磁通密度Bs。磁導率μ可以表示為復數，實數部分構成電感，虛數部分代表?yè)p耗，隨著頻率的增加而增加。因此，它的等效電路為由電感L和電阻R組成的串聯電路，L和R都是頻率的函數。當導線穿過這種鐵氧體磁芯時，所構成的電感阻抗在形式上是隨著頻率的升高而增加，但是在不同頻率時其機理是完全不同的。
